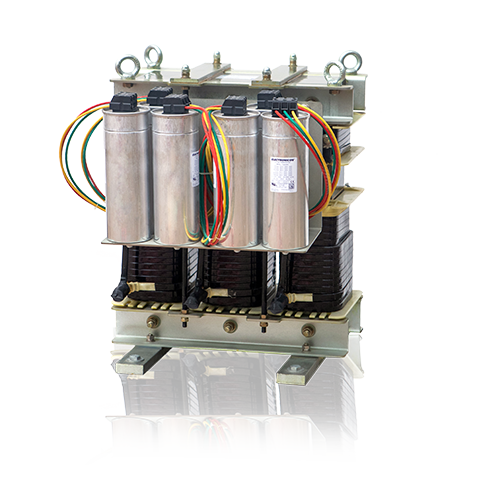

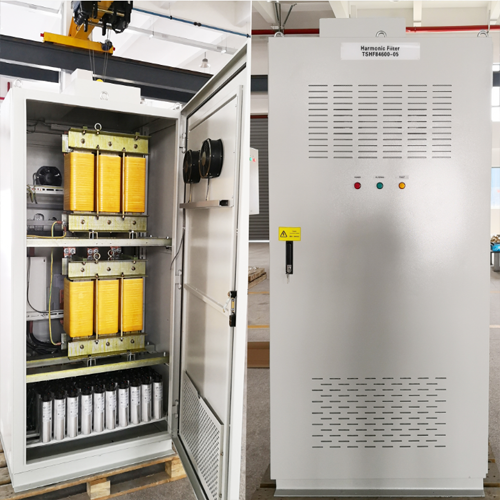

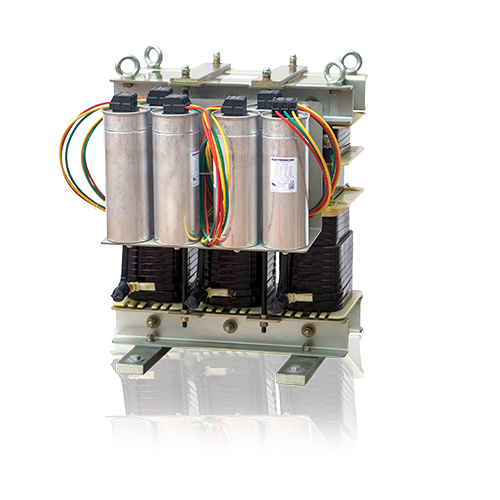

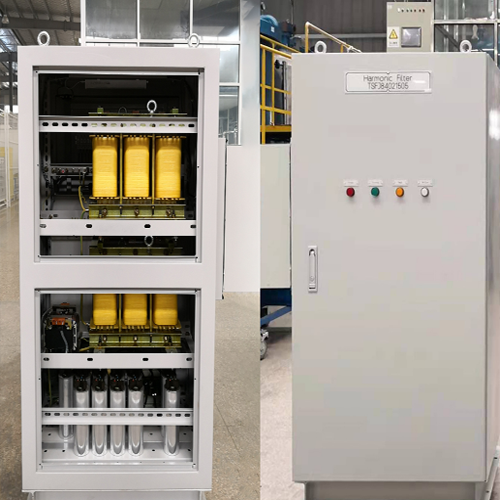

PHF ist eine Art Tiefpass-Oberschwingungsfilter, der zur Verbesserung der Oberschwingungsströme beiträgt, so dass der Gesamt-THDI und THDV die Grenzwerte von IEEE519 einhalten und der Leistungsfaktor bei 100 % Belastung über 0,95 liegen kann. Es gibt keine Resonanz zwischen PHF und Systemleistung. Die Eingangsleistung kann je nach Lastanforderung in verschiedenen Gruppen geschaltet werden, um eine Über- oder Unterkompensation des Leistungsfaktors zu vermeiden.
In Übereinstimmung mit:IEEE-519, EN61558-2-20,EN60076-6
Zulassungszeichen:
Nennspannung: 220V-690V
Nennfrequenz: 50Hz/60Hz
Verzerrungsgrad der Spannungsunsymmetrie: ＜1%
Gesamte harmonische Stromverzerrung : Nach Angaben von IEEE519
Grenzwerte für die gesamte Spannungsverzerrung: Besondere Anwendung(Krankenhäuser、Flughäfen） 3%
Allgemeine Systemanwendungen 5%
Toleranz der Netzspannung: +/-10%
Systemimpedanz: 1.5%-6%
Hochspannungsprüfung: 50Hz 3KV,60s
Kühlung: natürlich
Umgebungstemperatur: -40 to +50℃
Höhe: ≤1000m a.s.l.(≤4000m optional)
Schutzklasse: IP00( IP20 to IP54 optional)
THDI Zielwert: <5%, 8%,12%bei 100 % Belastung
Wirkungsgrad: >95%
Isolationsklasse: H (UL-geprüftes Harz und Kondensator)
Überlastbarkeit: 1,5-facher Nennstrom für 1 Minute
Design : Dreiphasig, trockener Eisenkern,Mehrfach-Luftspalt
Material der Wicklung : Kupfer/Aluminium
Klemme : Klemmen oder Stromschienen aus Kupfer
