Netzqualitätslösungen

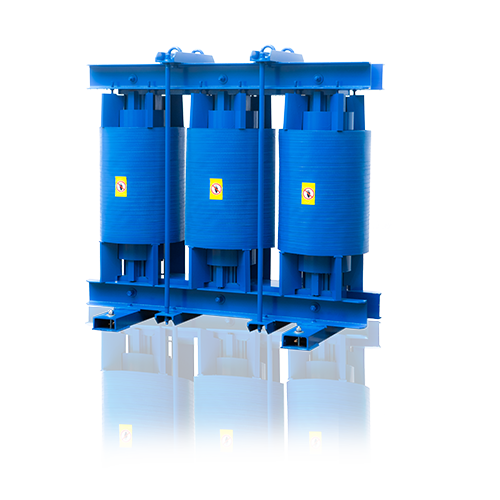

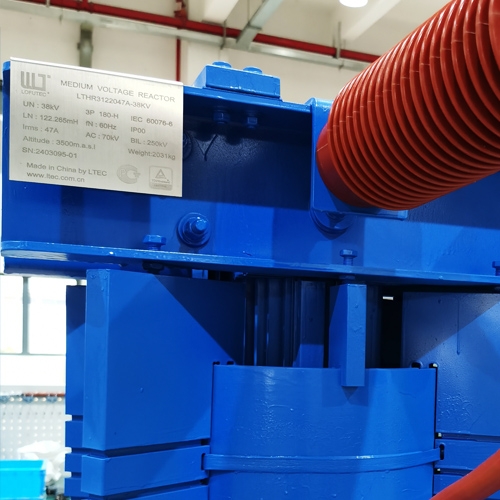

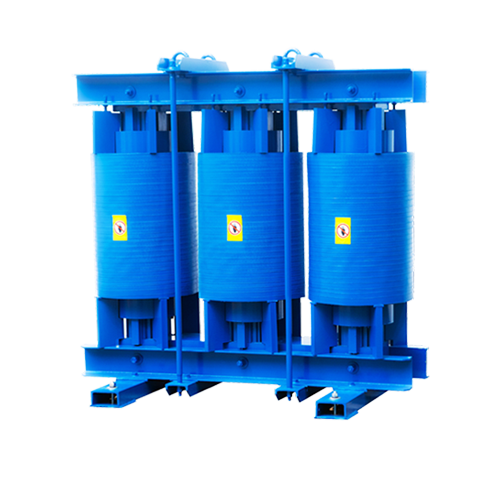

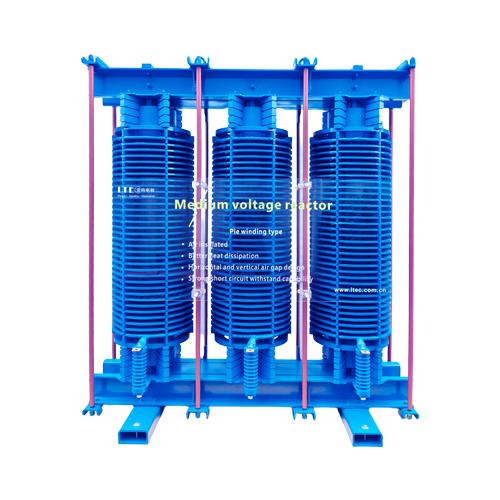

PFC-Drosseln für Mittelspannung

Die Produkte, die auch als verstimmte Drosseln oder Filterdrosseln bezeichnet werden, werden im Allgemeinen in Reihe mit Kondensatoren in PFC-Systemen eingesetzt, um den angestrebten induzierten Strom zu erreichen. Sie haben die Funktion, den Leistungsfaktor zu erhöhen und den Oberschwingungsstrom zu begrenzen.

Standard

In Übereinstimmung mit:EN 60076-6,UL1446


Operating condition

Nennspannung: 3kV bis 35kV

Bemessungsfrequenz: 50Hz/60Hz

Bemessungsstrom: 30A-3000A

Dielektrische Prüfung: Gemäß der Norm

Kühlung: natürlic

Umgebungstemperatur: -25 to +50℃

Höhe: ≤1000m a.s.l. (≤5000m optional)

Maximale Luftfeuchtigkeit: 95%

Schutzart: IP00 Innenmontage

Zulässiger Oberwellengehalt: U3=0,5%; U5=5%; U7=5%

Design

Induktivitätstoleranz: -/+3%

Blockierungsfaktor: 5%-14%

Linearitä: 1.55-2.2In

Isolierstoffklasse: H(UL-zugelassenes Harz)

Konstruktionsmethode: Einphasig oder dreiphasig,trockener Eisenkern,
mehrfacher Luftspalt

Wicklungsmaterial: Kupfer/Aluminium

Anschlussklemmen: Kupferschiene
