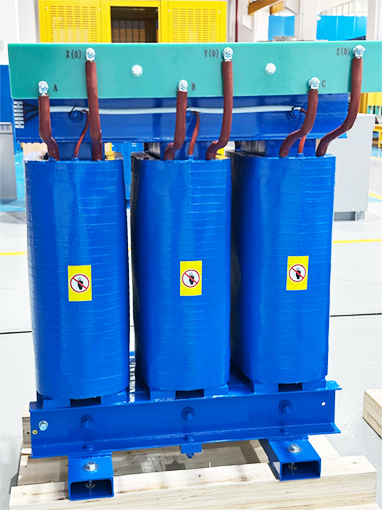

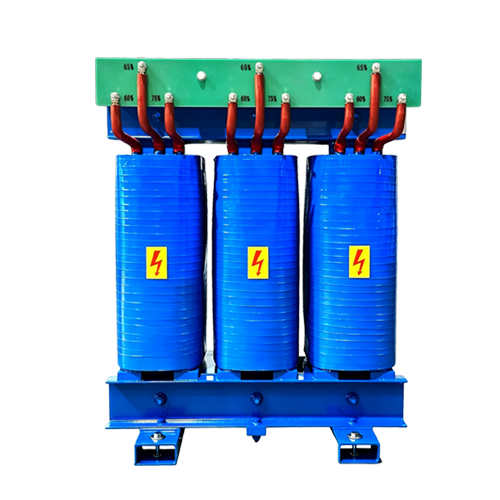

用于大功率感应电机的降压启动，作为自动变压器启动器(ATS)面板的一部分

功能

1. 限制浪涌电流：启动时降低施加到电机上的初始电压（例如，线电压的50%、65%、80%），以减小对电网的冲击。从电源侧汲取的线路电流可降低至直接启动（DOL）电流的 1/K²。

2. 更高的启动转矩：与星三角启动器相比，在相同电流降低水平下，自耦变压器启动能提供更高的启动转矩（尽管转矩随电压平方下降，但仍保持相对较高）。

3. 自动切换：电机加速完毕后，自动切换至全额定电压连续运行，同时自耦变压器被切除。

原理

自耦变压器基于电磁感应原理工作，但使用带有多个抽头的单绕组。初级（电源侧）和次级（电机侧）共用同一串联绕组（即“自耦”部分），因此它们在电气上是连通的。

1. 设电源电压为 U₁，抽头电压为 U₂，匝数比 K = N₁/N₂ > 1，则 U₂ = U₁/K。

2. 功率传输：它既通过电磁感应（磁通）传递功率，也通过直接电气传导（串联绕组）传递功率。这使得它比同容量的双绕组变压器体积更小、效率更高。

3. 电流降低：若电机电流为 I₂，则电源电流 I₁ 仅为 I₂/K。由于电压也降低了 K 倍，启动时电源侧的总电流相比全压启动降低了 K² 倍，从而大大减轻了电网负担。

关键注意事项

启动转矩与 U² 成正比。因此，若 K = 2（电压降至 50%），启动转矩将降至 25%。因此，这种方法仅适用于空载或轻载启动。此外，自耦变压器的输入与输出之间不提供电气隔离。
