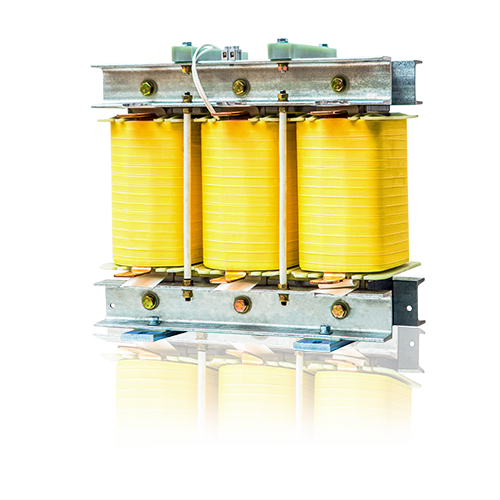

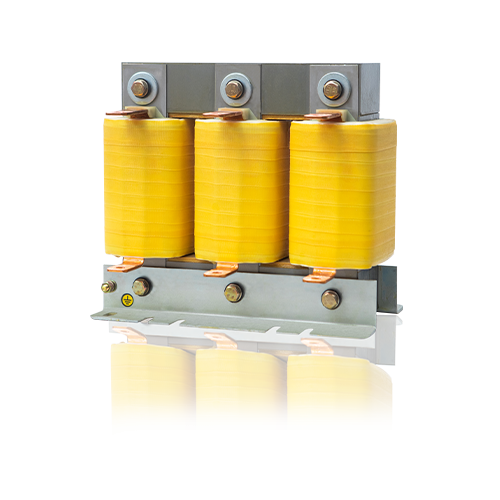

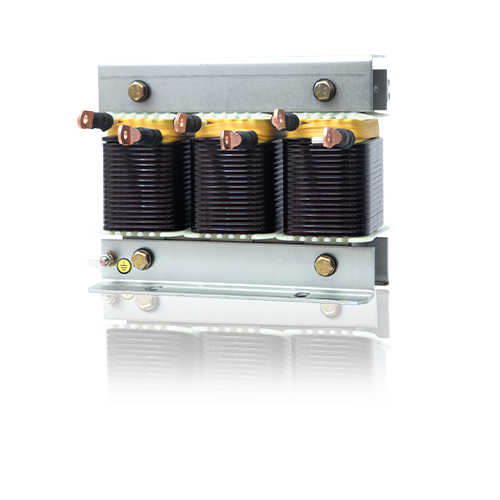

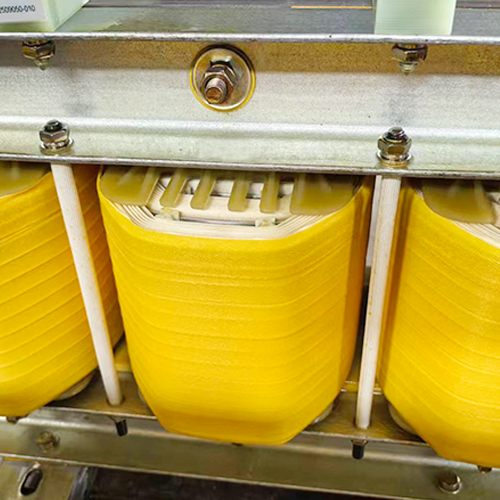

低压无功补偿电抗器

低压无功补偿电抗器,也称为调谐电抗器或滤波电抗器,一般与电容器串联使用,应用于电力无功补偿系统中,使其达到目标感应电流。该产品能调谐到一定的共振频率来吸收电网中的谐波电流,使其在一定频率下呈电容性,防止并联谐振及谐波电流流入电容器,造成放大,从而提高功率因数,保证无功补偿系统的正常工作。

标准

符合性认证:EN 60076-6,EN 61558-2-20,UL1446,GB1094.6


操作条件

额定电压: 230V-1000V

额定频率: 50Hz/60Hz

耐压实验: 根据标准

冷却方式: 自然风冷

环境温度: -25至+50℃

海拔高度: ≤1000m a.s.l.(≤5000m 可选)

最大湿度: 95%

保护等级: IP00室内安装

谐波含量: U3=0.5%UN; U5=5%UN; U7=5%UN,

设计

电感公差: 0/+10% (or +/-3% 可选)

电抗率: 5%-14%

线性度: 1.55-2.2In

绝缘等级: H级(UL认证的树脂)

设计方式: 单相或三相,干式铁芯,多气隙

线圈材质: 铜/铝

温控开关: 135℃,常闭 (可选)

出线方式: 铜端子/铜排/电缆线
